(Trang 107)
Sau khi học xong bài này, em sẽ:
Lắp ráp và kiểm tra được một mạch điện tử ứng dụng khuếch đại thuật toán.
I. MỤC ĐÍCH, YÊU CẦU
1. Mục đích
Lắp ráp và khảo sát hoạt động cho mạch khuếch đại đảo.
2. Yêu cầu
- Mạch hoạt động đúng chức năng.
- Liên kết giữa các phần tử trên mạch chắc chắn, gọn gàng.
3. Sơ đồ mạch điện
Sơ đồ chân IC khuếch đại thuật toán LM741 và mạch khuếch đại đảo sử dụng IC LM741 như Hình 20.1. Trong bài thực hành sử dụng các chân 2, 3, 4, 6, 7 của IC LM741.

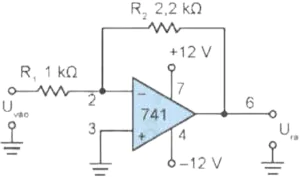

Hình 20.1. Mạch khuếch đại đảo sử dụng LM741
II. CHUẨN BỊ DỤNG CỤ VÀ VẬT LIỆU
- Điện trở 1 kΩ: 1 chiếc.
- Điện trở 2,2 kΩ: 1 chiếc.
- IC LM741: 1 chiếc.
- Đồng hồ vạn năng: 1 chiếc.
- Pin 1,5 V: 3 chiếc.
- Nguồn ± 12 V: 1 chiếc.
- Bo mạch thử: 1 chiếc.
(Trang 108)
III. NỘI DUNG VÀ QUY TRÌNH THỰC HÀNH
Bước 1: Chuẩn bị mạch thử và các linh kiện cần thiết.
Bước 2: Lắp ráp linh kiện lên mạch thử như Hình 20.2.

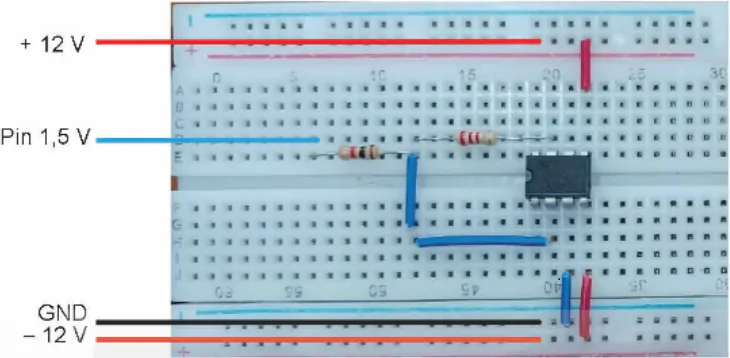

Hình 20.2. Sơ đồ lắp ráp linh kiện
Bước 3: Kiểm tra mạch lắp ráp.
Bước 4: Kiểm tra, đánh giá hoạt động của mạch điện.
- Cấp điện áp một chiều (pin) Uvào tới 2 chân của LM741.
- Đo điện áp Ura tại chân 6 của IC LM741. Ghi kết quả đo được vào báo cáo thực hành.
- Thực hiện đo hai lần đối với mỗi thực nghiệm
- Đánh giá hoạt động của mạch khuếch đại đảo.
Bước 5: Báo cáo kết quả thực hành.
IV. TỔNG KẾT, ĐÁNH GIÁ KẾT QUẢ THỰC HÀNH
1. Hoàn thành báo cáo theo mẫu, thảo luận và tự đánh giá.
2. Đánh giá chéo kết quả giữa các nhóm.
3. Nhận xét, đánh giá kết quả và chấm báo cáo.
(Trang 109)
| BÁO CÁO THỰC HÀNH MẠCH KHUẾCH ĐẠI ĐẢO Họ và tên: .................................................................................................................................................. Lớp: .............................................................................................................................................................. 1. Đo điện áp lối ra Ura khi thay đổi điện áp lối vào Uvào a) Đo lần 1:
a) Đo lần 2:
2. Đánh giá kết quả và kết luận - Mạch điện hoạt động có đúng yêu cầu không? - Giá trị điện áp Ura đo được có bị sai số so với tính trực tiếp bằng công thức của mạch khuếch đại đảo hay không? |
