| Sau khi học xong bài này, em sẽ: Gia công được một chi tiết cơ khí đơn giản sử dụng phương pháp gia công cắt gọt. |
I - GIỚI THIỆU
Giá móc treo chìa khoá hoặc giá móc treo quần áo là một sản phẩm thông dụng của mỗi cá nhân, gia đình. Chế tạo giá móc treo chìa khoá có thể sử dụng nhiều phương pháp khác nhau như: cắt laser hoặc phay contour biên dạng.... sau đó khoan và bắt các vít (móc) để treo chìa khoá.

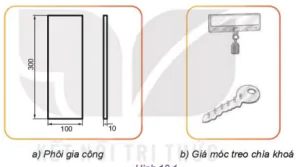

Hình 10.1
a) Phôi gia công
b) Giá móc treo chìa khoá
II – NHIỆM VỤ
- Cho tấm nhôm (thép hoặc inox,...) có kích thước 300x100x10 mm như Hình 10.1a. Hãy thiết kế hình một chiếc giá móc treo chìa khoá (hoặc giá móc treo quần áo) và sửdụng phương pháp gia công bằng cắt gọt để gia công nó với yêu cầu kĩ thuật như sau:
- Giá móc treo chìa khoá có kích thước phù hợp.
- Hình dạng của giá móc treo chìa khoá có tính sáng tạo và hình dạng độc đáo.
- Giá móc treo chìa khoá có độ nhẵn, tính thẩm mĩ cao.
- Thời gian gia công 60 phút.
III - TIẾN TRÌNH THỰC HIỆN
1. Thiết kế hình dạng giá móc treo chìa khoá trên giấy.
2. Lấy dấu đường bao và các vị trí lỗ khoan và lỗ taro theo bản vẽ.
3. Khoan và taro các lỗ vít.
4. Gia công đường bao của giá móc treo chìa khoá theo đường vạch dấu.
5. Làm cùn cạnh sắc và hoàn thiện sản phẩm.
(Trang 50)
IV – ĐÁNH GIÁ
Sản phẩm dự án sẽ được đánh giá theo các tiêu chí sau:
1. Kĩ thuật sản phẩm
- Sản phẩm có các kích thước bao sai khác ±1 mm so với kích thước tương ứng trong bản thiết kế.
- Kích thước giá móc treo chìa khoá phù hợp.
- Sản phẩm giá móc treo chìa khoá có độ nhẵn, tính thẩm mĩ cao.
2. Thao tác gia công sản phẩm
- Thao tác vạch dấu, chấm dầu, dũa, cưa, khoan,... chuẩn xác.
- Nơi làm việc gọn gàng, khoa học.
- Đảm bảo an toàn cho người, thiết bị và dụng cụ.
- Hoàn thành đúng thời gian.
3. Báo cáo kết quả sản phẩm dự án trước lớp
- Cấu trúc báo cáo đầy đủ, nội dung rõ ràng, chặt chẽ.
- Quy trình gia công sản phẩm phù hợp.
- Diễn đạt tự tin, trôi chảy, thuyết phục.
V – THÔNG TIN BỔ TRỢ
- Khi khoan lỗ mồi để taro bắt vít cần khoan lỗ có đường kính bằng đường kính trong của vít.
- Khi dũa các mặt bên, cần phải kẹp chi tiết dũa lên ê tô.
- Sử dụng bảo hộ an toàn lao động khi gia công àn lao động khi gia công
- treo Có thể tham khảo một số mẫu giá móc treo chìa khoá ở Hình 10.2.
Thông tin bổ sung
Có thể dùng giấy giáp (giấy nhám) để đánh bóng bề mặt sản phẩm tạo độ nhẵn sau khi gia công.
Có thể sáng tạo hình dạng của S móc khoá theo phong cách riêng phù hợp với bản thân.

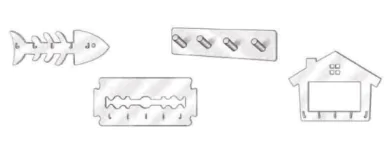

Hình 10.2. Một số mẫu giá móc treo chìa khoá
