(Trang 66)
Khởi độngKhi số đường sức từ xuyên qua tiết diện của cuộn dây dẫn kín biến thiên thì trong cuộc dây dẫn đó xuất hiện dòng điện cảm ứng. Hãy cho biết có những cách nào làm cho số đường sức từ qua tiết diện của cuộc dây dẫn kín biến thiên? |
I. TỪ THÔNG
Xét một vòng dây dẫn kín (C) có diện tích S, được đặt trong từ trường đều
của S. Chiều của có thể chọn tuỳ ý. Góc hợp thành bởi và kí hiệu là α (Hình 16.1).

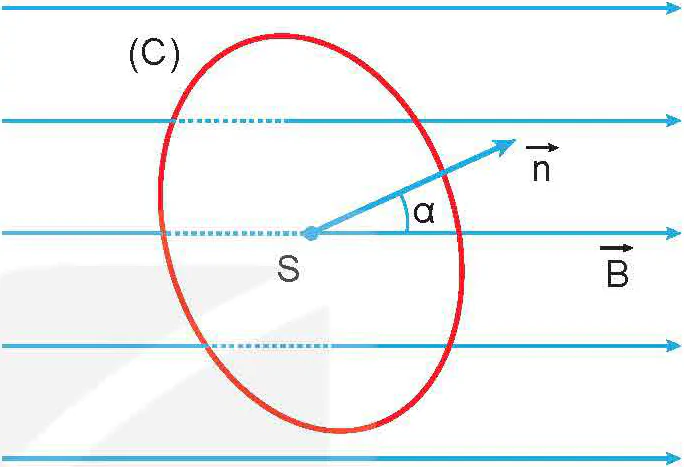

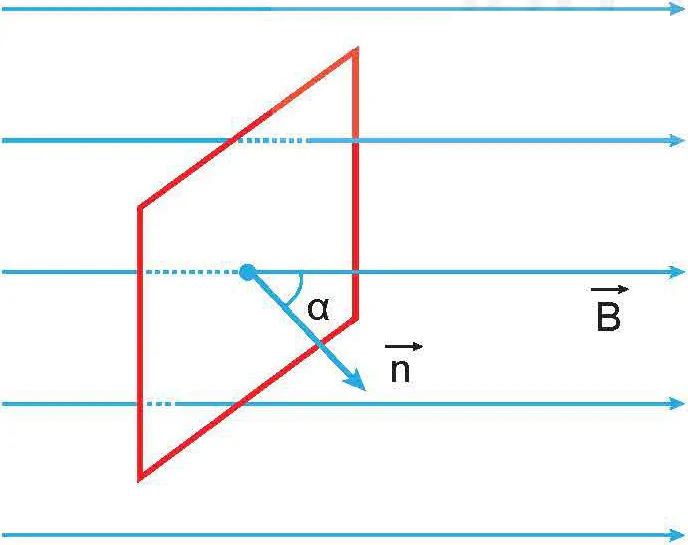

Hình 16.1. Mô tả đường sức từ xuyên qua diện tích S giới hạn bởi vòng dây dẫn kín (C)
Ta đặt: Φ = BScosα (16.1)
Đại lượng Φ gọi là từ thông qua diện tích S.
Đơn vị của từ thông trong hệ SI là vêbe (weber), kí hiệu Wb.
Ta có: 1 Wb = 1 T.1 m2.
Khi cảm ứng từ
Trong trường hợp này, từ thông qua một đơn vị diện tích của vòng dây trong từ trường có vector pháp tuyến của vòng dây đặt song song với vector cảm ứng từ và có độ lớn bằng độ lớn cảm ứng từ . Do đó, từ thông có thể diễn tả số đường sức từ xuyên qua một diện tích nào đó.
Hình 16.2. Các đường sức từ xuyên qua diện tích giới hạn bởi khung dây trong trường hợp góc α là góc nhọn

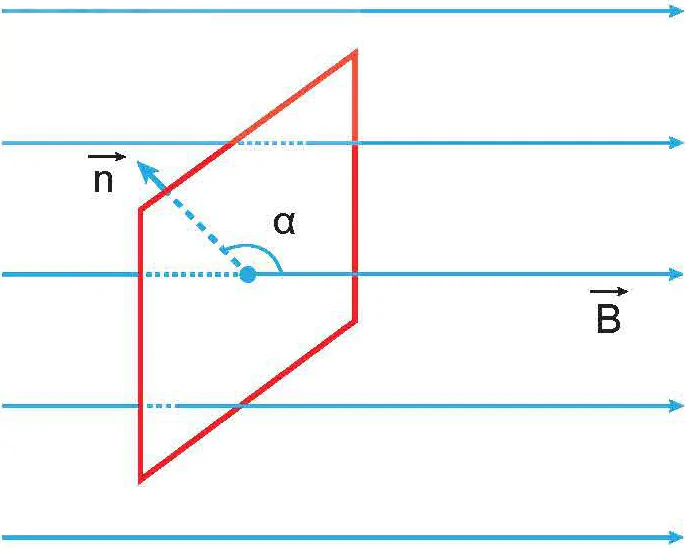

Hình 16.3. Các đường sức từ xuyên qua diện tích giới hạn bởi khung dây trong trường hợp góc α là góc tù
? Từ biểu thức (16.1) hãy cho biết trong trường hợp nào thì từ thông qua vòng dây diện tích S giới hạn bởi dẫn kín ( C) có trị số bằng 0, có trị số dương, có trị số âm.
(Trang 67)
Hoạt độngĐể làm từ thông biến thiên, có thể biến đổi từng đại lượng B, S, trong biểu thức (16.1). Hãy đề xuất các cách có thể làm biến thiên từ thông qua tiết diện khung dây dẫn mềm nối với điện kế thành mạch kín trong các trường hợp sau: Trường hợp 1: Khung dây dẫn đặt cạnh nam châm vĩnh cửu (Hình 16.4).

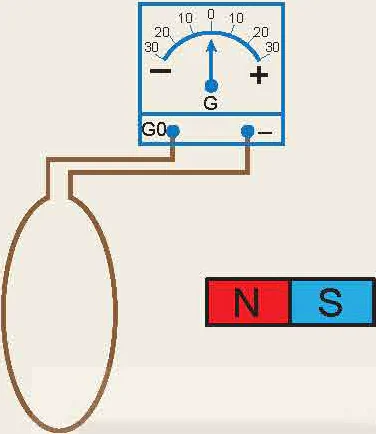

Hình 16.4. Khung dây dẫn kín và nam châm vĩnh cửu Trường hợp 2: Khung dây dẫn đặt cạnh nam châm điện (Hình 16.5).

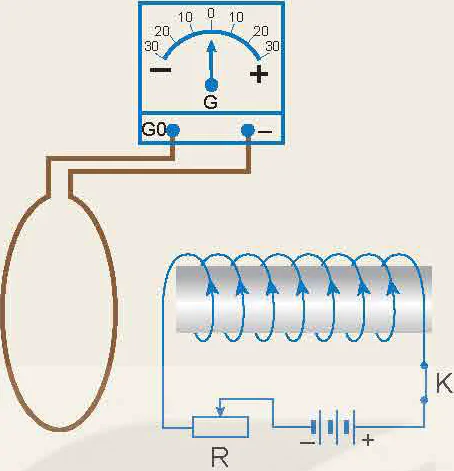

Hình 16.5. Khung dây dẫn kín và nam châm điện ! Nếu dòng diện đi vào chốt G0 và ra chốt (–) thì kim điện kế lệch về phía (+) (lệch sang phải); ngược lại, kim điện kế lệch về phía (–) (lệch sang trái). |
II. HIỆN TƯỢNG CẢM ỨNG ĐIỆN TỪ
Ở lớp 9, ta đã biết khi số đường sức từ xuyên qua tiết diện của cuộn dây dẫn kín biến thiên thì trong cuộn dây dẫn đó xuất hiện dòng điện cảm ứng và hiện tượng xuất hiện dòng điện cảm ứng này gọi là hiện tượng cảm ứng điện từ.
? Từ các cách làm biến thiên từ thông qua cuộn dây dẫn kín, hãy đề xuất một số phương án thí nghiệm minh hoạ hiện tượng cảm ứng điện từ.
Hoạt độngThí nghiệm 1 Chuẩn bị: Nam châm (1), cuộn dây (2), điện kế (3) và các dây dẫn. Tiến hành: - Bố trí thí nghiệm như Hình 16.6 và điều chỉnh kim điện kế chỉ đúng vạch số 0. - Quan sát chiều lệch của kim điện kế trong các trường hợp sau: + Dịch chuyển cực Bắc của nam châm lại gần cuộn dây. + Dịch chuyển cực Bắc của nam châm ra xa cuộn dây.

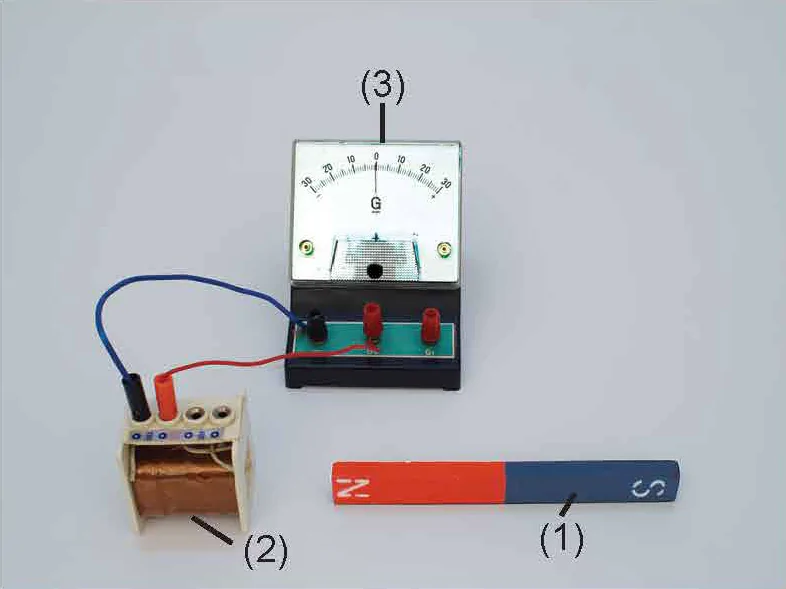

Hình 16.6. Thí nghiệm với nam châm và cuộn dây dẫn |
(Trang 68)
| Từ kết quả thí nghiệm quan sát được, thực hiện các yêu cầu sau: 1. Khi nào kim điện kế dịch chuyển? Kim điện kế lệch khỏi vạch 0 chứng tỏ điều gì? 2. Giải thích sự biến thiên từ thông qua cuộn dây trong các trường hợp trên. 3. Nhận xét về mối liên hệ giữa sự biến thiên của từ thông qua cuộn dây với sự xuất hiện của dòng điện cảm ứng trong cuộn dây đó. |
Hoạt độngThí nghiệm 2 Chuẩn bị: Nam châm điện (1), cuộn dây (2), điện kế (3), khoá K (4), nguồn điện (5), biến trở (6) và các dây dẫn. Tiến hành: - Lắp mạch điện như Hình 16.7 và điều chỉnh kim điện kế chỉ đúng vạch số 0. - Quan sát kim điện kế khi đóng hoặc ngắt khoá K. - Đóng khoá K rồi di chuyển con chạy trên biến trở sang trái hoặc sang phải. Quan sát kim điện kế.

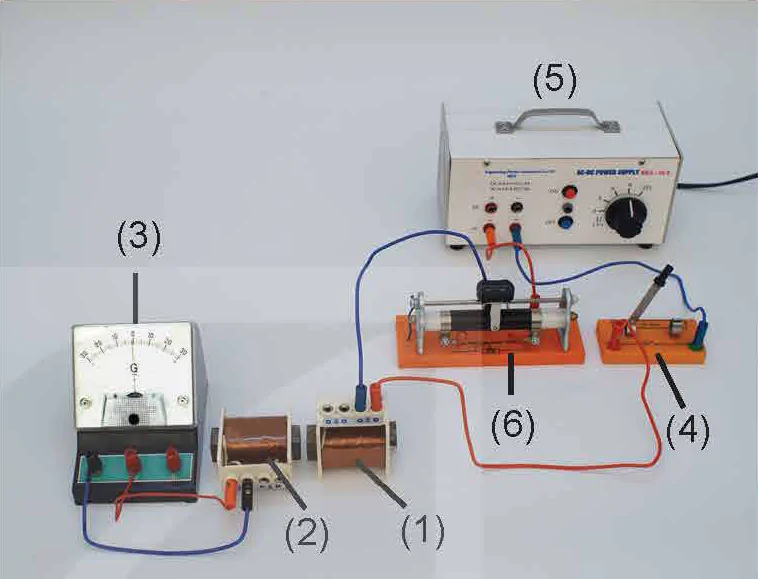

Hình 16.7. Thí nghiệm với nam châm điện và cuộn dây dẫn Từ kết quả thí nghiệm quan sát được, thực hiện các yêu cầu sau: 1. Khi đóng, ngắt khoá K hoặc di chuyển con chạy trên biến trở thì kim điện kế có lệch khỏi vạch 0 không? Giải thích. 2. Khi đóng hoặc ngắt khoá K, đại lượng nào trong công thức (16.1) thay đổi làm xuất hiện dòng điện cảm ứng trong cuộn dây dẫn kín? |
III. CHIỀU DÒNG ĐIỆN CẢM ỨNG. ĐỊNH LUẬT LENZ
Để xác định chiều dòng điện cảm ứng trong thí nghiệm 1 (Hình 16.6), ta có thể sử dụng sơ đồ thí nghiệm tương tự như trên Hình 16.8.
Khi dịch chuyển cực Bắc của nam châm lại gần hoặc ra xa cuộn dây dẫn nối với điện kế thì chiều dòng điện cảm ứng qua cuộn dây được mô tả như trong Hình 16.8.
(Trang 69)
|
a) Dịch chuyển cực Bắc của nam châm lại gần cuộn dây |

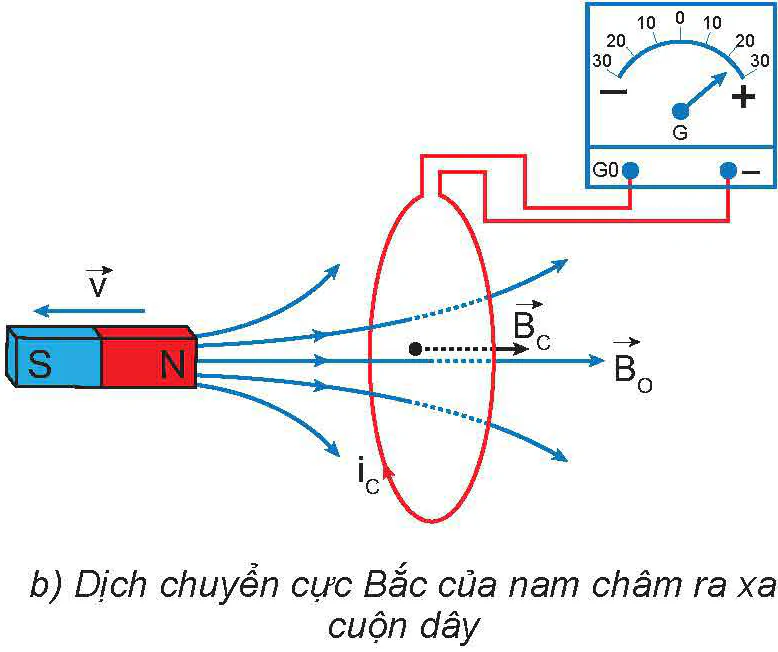

b) Dịch chuyển cực Bắc của nam châm ra xa cuộn dây |
Hình 16.8. Thí nghiệm về chiều dòng điện cảm ứng.
là kí hiệu cảm ứng từ của từ trường do dòng điện cảm ứng
trong cuộn dây sinh ra;
Từ thí nghiệm, ta có nhận xét rằng khi nam châm lại gần cuộn dây ( và
ngược chiều – Hình 16.8a) thì từ trường của dòng điện cảm ứng trong cuộn dây có xu hướng ngăn cản nam châm lại gần nó; còn khi nam châm ra xa cuộn dây ( và
cùng chiều – Hình 16.8b) thì từ trường của dòng điện cảm ứng lại có xu hướng ngăn cản nam châm ra xa nó.
Nhận xét trên về chiều của dòng điện cảm ứng có thể phát biểu khái quát: Dòng điện cảm ứng xuất hiện trong mạch kín có chiều sao cho từ trường do nó sinh ra có tác dụng chống lại sự biến thiên của từ thông qua mạch kín đó. Phát biểu này là nội dung định luật Lenz về chiều dòng điện cảm ứng.
Hoạt độngHãy xác định chiều quấn của cuộn dây (2) trong thí nghiệm 2(Hình 16.7) và vận dụng định luật Lenz để kiểm chứng chiều dòng điện cảm ứng trong cuộn dây này khi đóng hoặc ngắt khoá K (4). |

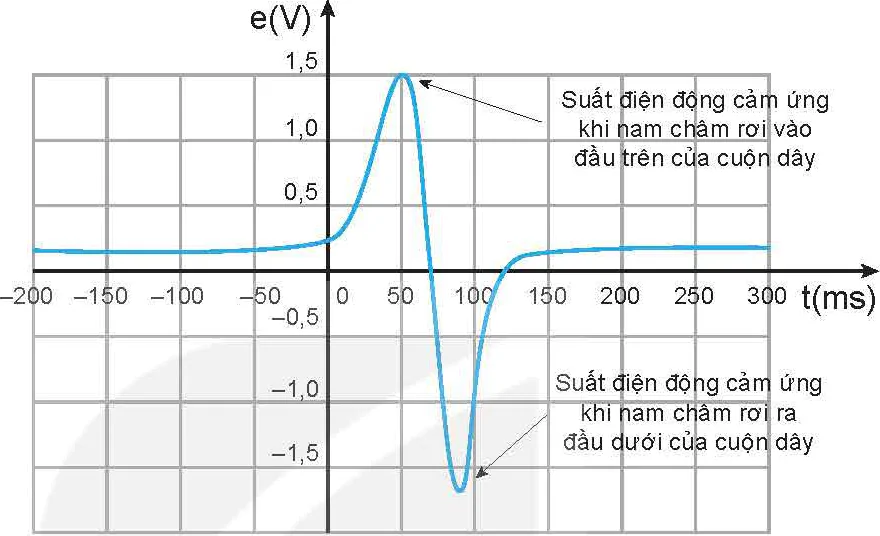

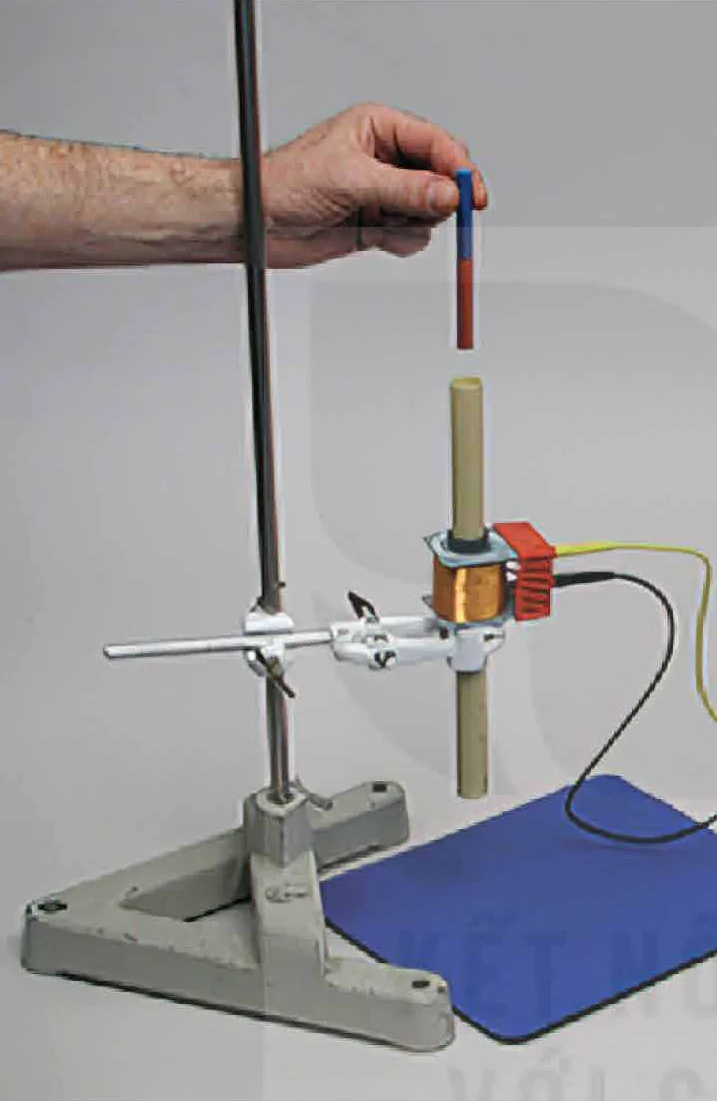

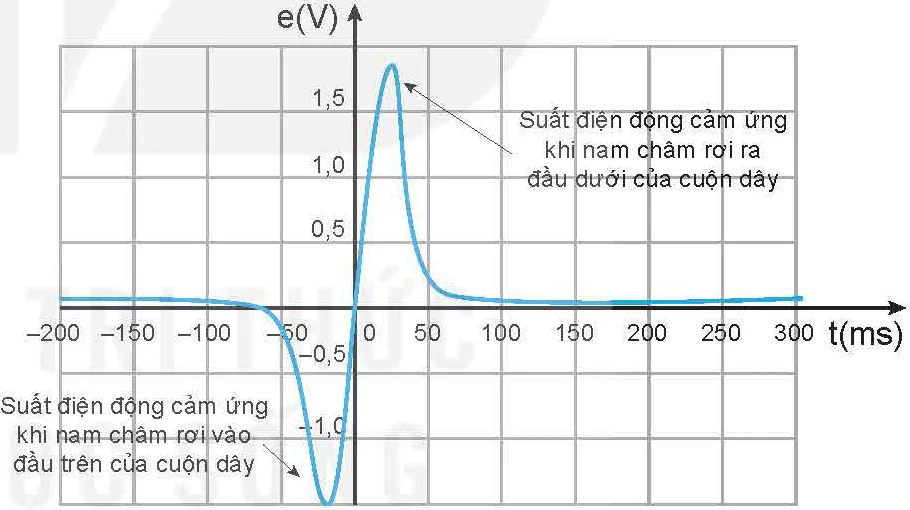

IV. SUẤT ĐIỆN ĐỘNG CẢM ỨNG. ĐỊNH LUẬT FARADAY

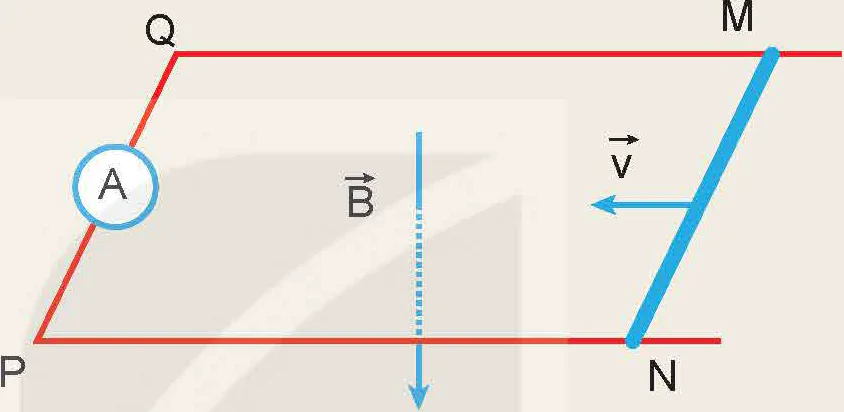

Hoạt độngThí nghiệm với thanh kim loại MN trượt trên hai đoạn dây dẫn điện MQ và NP được nối với ampe kế thành mạch điện kín như Hình 16.9. mạch điện được đặt trong từ trường đều có cảm ứng từ B vuông góc với mặt phẳng MNPQ. Xác định chiều dòng điện cảm ứng và biểu thức xuất điện động cảm ứng trong mạch khi thanh kim loại trượt đều với tốc độ v trên hai đoạn dây dẫn. |
EM CÓ THỂ
◾ Nêu được nguyên tắc hoạt động của máy phát điện.
